與溶劑型涂料相比，水基涂料的體系特性呈現顯著差異：

1.1 體系黏度：

主要依賴流變助劑（增稠劑）調控粒子間的相互作用與網絡結構來構建黏度，而不是像溶劑型體系那樣，主要取決于樹脂在溶劑中的分子量和濃度。

1.2 成膜過程：

并非簡單的溶劑揮發過程，而是一個涉及水分揮發、乳膠粒子緊密堆積，以及隨后聚合物鏈相互擴散的復雜物理化學過程。這個過程受環境溫濕度影響極為顯著，不當的條件（如低溫、高濕）極易導致成膜不完整、產生缺陷。

1.3 體系穩定性：

本質上是一種亞穩態分散體系，其穩定依賴于乳化劑/表面活性劑、樹脂自身親水基團（如羧基）的中和，以及精確的pH值控制。配方設計需要兼顧分散穩定性與最終涂膜性能（如耐水性、機械強度）之間的平衡，因為部分穩定組分（如表面活性劑）可能殘留在漆膜中影響性能。

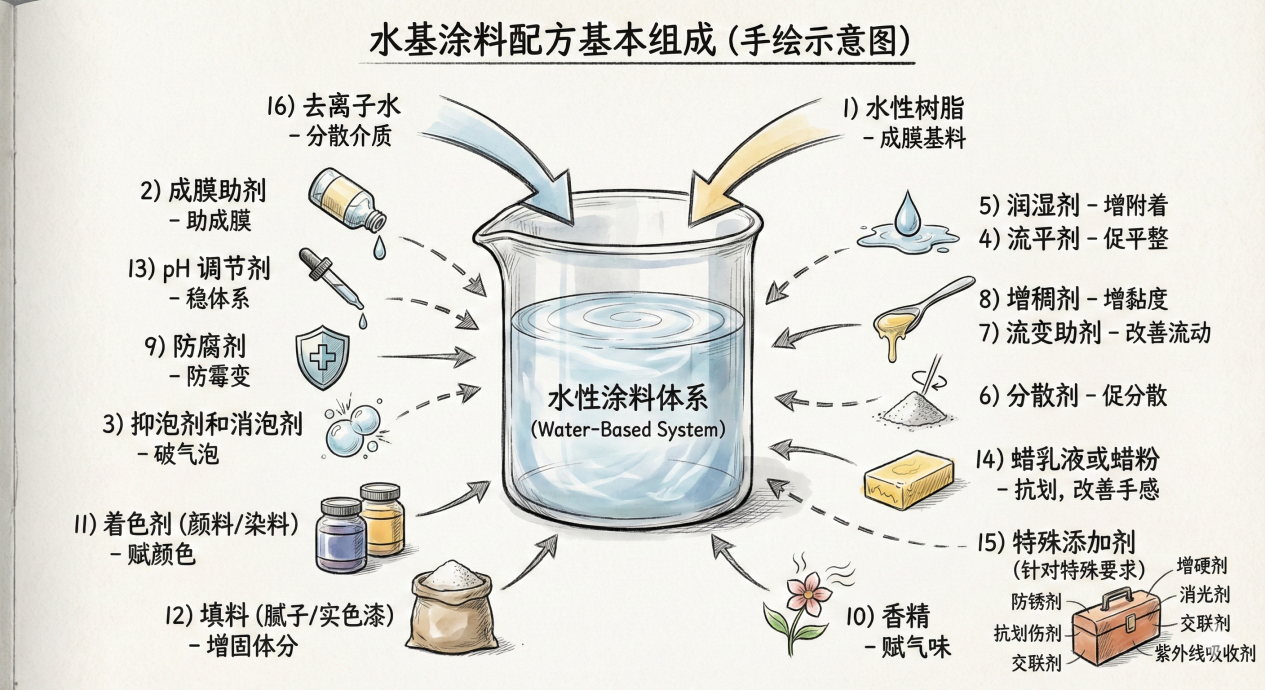

水基涂料的水溶性實現并非樹脂真正溶解于水，而是通過特定技術手段使樹脂獲得水分散性。

其核心機理包括三類：

• 一是在樹脂分子鏈中引入羧基、羥基、氨基等親水性官能團，經酸或堿中和成鹽后獲得水分散能力；


• 二是通過外加乳化劑的界面作用，將樹脂顆粒穩定分散于水相形成乳液；

• 三是采用自乳化技術，使樹脂分子同時具備親油鏈段與親水基團，實現自分散穩定。

成膜過程是水基涂料性能體現的關鍵環節。當涂料施工后，水分逐漸揮發導致體系中樹脂顆粒濃度升高，顆粒間相互擠壓并融合，在成膜助劑的作用下，樹脂分子鏈擴散并發生物理或化學交聯，最終形成連續致密的涂膜。對于玻璃化溫度高于室溫的樹脂體系，成膜助劑通過降低最低成膜溫度，確保樹脂顆粒在常溫或低溫環境下仍能充分融合，避免涂膜出現開裂、粉化等缺陷。

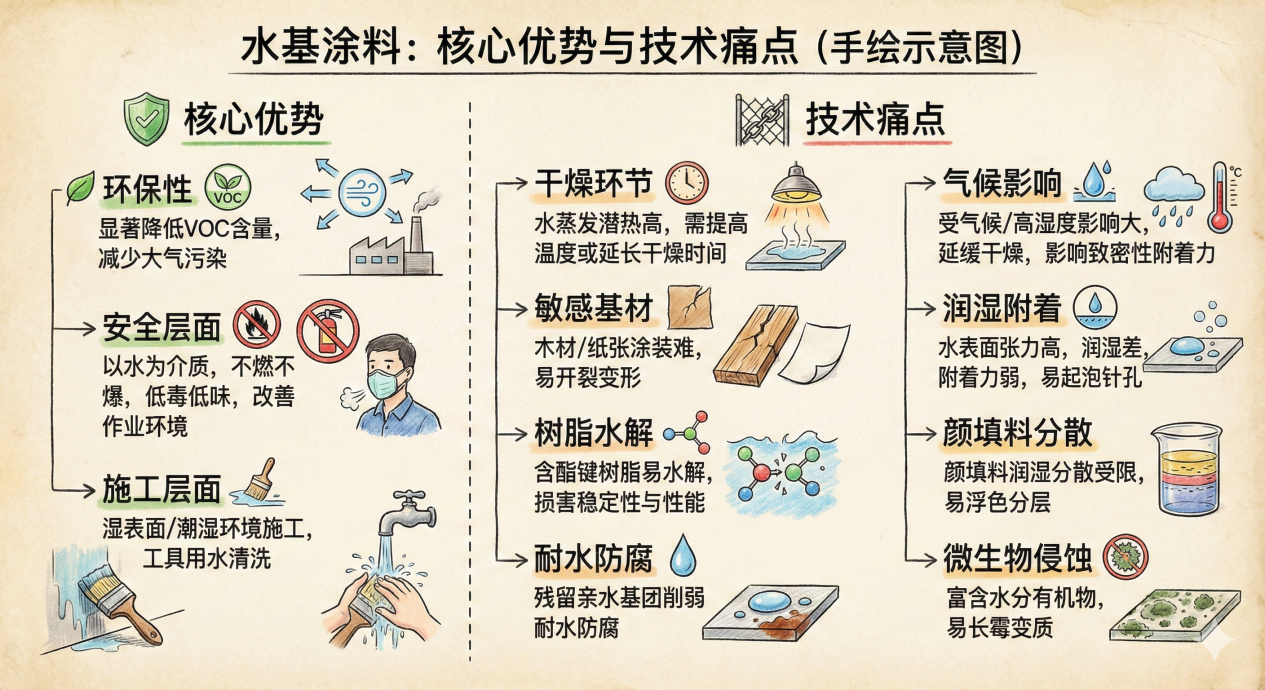

水基涂料的核心優勢集中體現在環保性、安全性與施工適應性三個方面：

• 環保性：相較于傳統溶劑型涂料，水基涂料通常能顯著降低揮發性有機化合物（VOC）的含量，有助于從源頭減少涂裝過程的大氣污染；

• 安全層面：以水為主要分散介質，使其具備不燃不爆的顯著特性，大幅降低了倉儲與施工中的火災隱患。同時，因不含或極少含苯、酯、酮類強溶劑，通常具有較低的毒性和刺激性氣味，改善了施工人員的作業環境；

• 施工層面：可在濕表面與潮濕環境中直接施工，對基材適應性強，且涂裝工具可直接用水清洗，降低施工成本。

同時，水基涂料仍存在亟待突破的技術痛點：

• 水具有較高的蒸發潛熱，這一特性致使水基涂料在干燥環節需通過提高烘烤溫度或延長干燥時長，才能確保水分充分揮發以形成合格涂膜；

• 對于木材、紙張等敏感性基材，其涂裝難度顯著增加，施工過程中更易伴隨涂膜開裂、變形等質量缺陷；

• 含酯鍵結構的樹脂在水基體系環境下易發生水解反應，進而損害涂料的貯存穩定性與實際使用性能；

• 若涂膜中殘留未完全交聯的親水基團，會直接削弱其耐水性能與防腐蝕能力，影響涂層長效防護效果；

• 涂裝作業受氣候條件的影響較為突出，尤其在高濕度環境下，不僅會明顯延緩涂膜干燥速率，還會對涂膜的致密性、附著力等核心性能產生不利影響；

• 由于水的表面張力偏高，涂料對基材的潤濕效果不佳，導致涂膜與基材間的附著力相對較弱，且在成膜過程中容易引發起泡、針孔等常見涂裝弊病；

• 此外，水基涂料對顏填料的潤濕與分散能力存在局限性，往往容易出現浮色、分層等體系不穩定現象；

• 同時，這類涂料因富含水分與有機組分，易遭受微生物侵蝕，在長期貯存或潮濕使用環境中可能出現發霉變質問題。

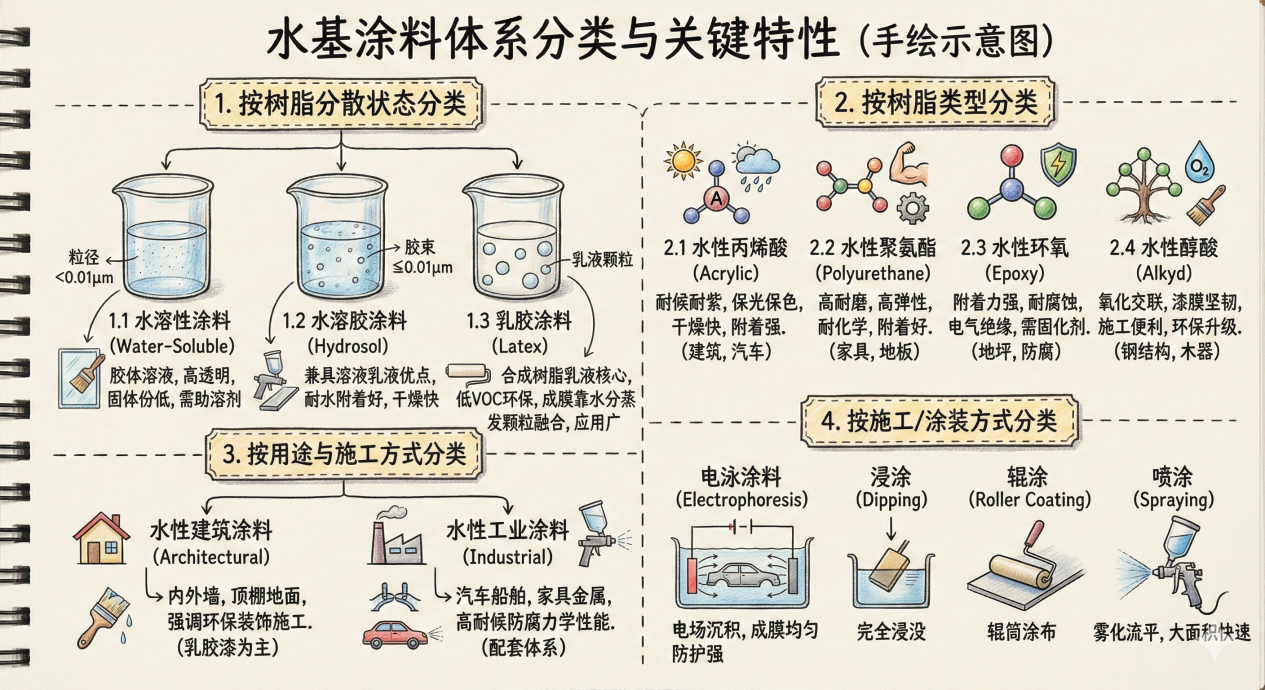

1.1 水溶性涂料

水溶性涂料樹脂顆粒粒徑小于0.01微米，處于膠體分散范圍，具備膠體溶液的可濾性與電動特性。其通過在樹脂分子鏈中引入親水性官能團并中和成鹽實現水分散，外觀呈透明、，常需添加助溶劑提升體系穩定性。該類涂料固體含量較低（通常 20%~30%），施工時需增加濕膜厚度以保證干膜性能，適用于對涂膜透明度要求較高的場景。

1.2 水溶膠涂料

水溶膠涂料作為水性涂料的重要分支，以水為分散介質，樹脂以≤0.01微米的膠束形式膠體分散（粒徑介于水溶性涂料與乳膠涂料之間，外觀透明/半透明，屬多相體系），成膜時膠束充分融合形成致密涂膜，兼具溶液流動性與乳液穩定性，在光澤、流平性、硬度上優于傳統乳膠涂料；其核心優勢體現在耐水性優異、對金屬、木材等多基材附著力突出，且適配噴涂、刷涂等多種施工方式，干燥快、效率高；廣泛應用于金屬防腐、木器涂裝、塑料裝飾及建筑內外墻等對性能要求較高的場景，是融合了水性涂料環保屬性與高性能涂膜特點的行業重點發展品類。

1.3 乳膠涂料

乳膠涂料是一種以水為分散介質、以合成樹脂乳液（如丙烯酸酯共聚乳液）為核心成膜物質，輔以顏料、填料、乳化劑及各類助劑配制而成的水性涂料，其中合成樹脂乳液作為關鍵組分直接決定了涂料的核心性能與特性；該涂料以水替代傳統溶劑型涂料中的有機溶劑，具備低揮發性有機化合物（VOC）排放、環保性佳、無毒無味的優勢，對人體與環境更為友好，其成膜原理為施工后水分逐漸蒸發，樹脂顆粒相互聚集并融合，最終形成連續漆膜，進而實現對物體表面的保護與裝飾功能；它應用范圍廣泛，可用于建筑內外墻、天花板、木材、金屬等多種基材表面的涂裝，適配家庭裝修、商業建筑、工業設施等不同場景，能提供裝飾、保護、防潮、防霉等多元功能，且憑借施工方便、干燥迅速、色彩豐富、耐擦洗等突出優點，成為現代建筑裝飾中最常用的涂料類型之一。

2.1 水性丙烯酸類涂料

水性丙烯酸類涂料是一種以水為分散介質、以丙烯酸共聚物為主要成膜物質的環保型涂料，其核心由甲基丙烯酸甲酯、丙烯酸丁酯等丙烯酸酯單體經聚合反應生成的丙烯酸共聚物為基礎，以水作為分散劑，搭配顏填料及各類助劑配制而成，根據樹脂在水中的狀態可進一步分為水乳型、水溶膠型和水溶性三種類型；該涂料以水替代傳統有機溶劑，大幅降低了揮發性有機化合物（VOC）的排放，減少了對環境與人體健康的危害，符合環保法規要求，尤其適用于醫院、學校等對空氣質量敏感的場所；同時具備良好的耐候性、耐紫外線性能、耐水性與保光保色性，且干燥速度快、附著力強，能適配金屬、木材、混凝土等多種基材，可作為底漆、面漆或封閉漆使用，是一款融合了丙烯酸樹脂優異性能與水性環保特性的新型涂料，兼具環保性、施工便利性和突出的防護裝飾功能，廣泛應用于建筑、汽車、工業防腐等多個領域。

2.2 水性聚氨酯涂料

水性聚氨酯涂料是一種以水為分散介質、以水性聚氨酯樹脂為主要成膜物質的涂料，它巧妙融合了聚氨酯材料的優異性能與水性介質的環保特性，以水作為溶劑，幾乎不含有機溶劑，大幅減少了揮發性有機化合物（VOC）的排放，對環境和人體健康更友好，符合現代環保要求；同時保留了聚氨酯材料所特有的高耐磨性、耐化學腐蝕性、耐候性、高彈性和良好的附著力等核心特性，能形成堅韌、光滑的優質涂膜，適配多種基材；施工方面，該涂料可直接用水稀釋，施工過程中使用的工具和設備僅需清水即可清洗，有效降低了施工難度與成本，其干燥速度相對較慢，但可通過調整配方或優化施工條件予以改善；安全性上，它無易燃易爆風險，顯著減少了施工過程中的安全隱患，適用于對安全要求較高的場所；目前，水性聚氨酯涂料已廣泛應用于建筑、家具、汽車、皮革、紡織品等多個領域，用于實現防護、裝飾、防水、耐磨等多元用途，是傳統溶劑型涂料理想的環保替代品。

2.3 水性環氧涂料

水性環氧涂料是一種以水為溶劑或分散介質的環氧樹脂涂料，由環氧樹脂、水性環氧固化劑、顏填料及助劑等組成。其核心特點是將環氧樹脂以微粒或液滴形式分散在水中，形成穩定體系，通過與固化劑發生交聯反應形成三維網狀結構涂膜。

水性環氧涂料兼具環氧樹脂的優異性能與水性介質的環保特性，具有附著力強、耐腐蝕、耐化學藥品、耐磨、電氣絕緣等優點，同時VOC含量低、無毒無味、施工安全，可在潮濕環境施工，廣泛應用于地坪涂裝、防腐、木器漆、防水、膠粘劑等領域。

2.4 水性醇酸涂料

水性醇酸涂料是一種以水為溶劑或分散介質、以水性醇酸樹脂為主要成膜物質的環保型涂料，其核心組成包括水性醇酸樹脂、顏填料、助劑及去離子水，其中水性醇酸樹脂是通過在傳統醇酸樹脂分子鏈中引入羧基、羥基等親水基團，使其能夠在水中均勻分散或溶解，形成穩定的乳液或溶液；其成膜原理是依靠醇酸樹脂中的脂肪酸分子鏈與空氣中的氧氣發生氧化交聯反應，這一過程相對溫和且干燥速度較慢，但最終能形成具備良好附著力、柔韌性和耐腐蝕性的堅韌漆膜；該涂料以水替代傳統有機溶劑，大幅降低了揮發性有機化合物（VOC）的排放，減少了對環境和人體健康的危害，符合環保法規要求；其應用領域廣泛，既適用于鋼結構、機械設備、橋梁、汽車、船舶等金屬底材的防腐涂裝，也可用于木器、建筑裝飾等場景，可作為底漆、面漆或底面合一涂料使用，是傳統醇酸涂料的環保升級版，兼具良好的使用性能、施工便利性和環境友好性，已成為當前涂料行業的重要發展方向。

按用途可分為水性建筑涂料與水性工業涂料兩大類：

• 水性建筑涂料：包括內墻、外墻、頂棚、地面、屋面等專用涂料，以乳膠涂料（乳膠性有機涂料）為主，另外還有水性有機涂料、無機涂料、有機無機復合涂料，強調環保性、裝飾性與施工便利性；

• 水性工業涂料：涵蓋汽車、船舶、集裝箱、家具、金屬構件等專用涂料，對耐候性、耐腐蝕性、力學性能要求更高，如水性汽車涂料包含底漆、中涂漆、面漆與罩光漆四個配套體系。

可分為電泳涂料（陰極、陽極）、浸涂涂料、輥涂涂料、噴涂涂料等。其中電泳涂料依賴電場作用使樹脂顆粒沉積于基材表面，成膜均勻性好、防護性強；噴涂涂料則適用于大面積快速施工，對涂料的流平性與霧化性能要求較高。

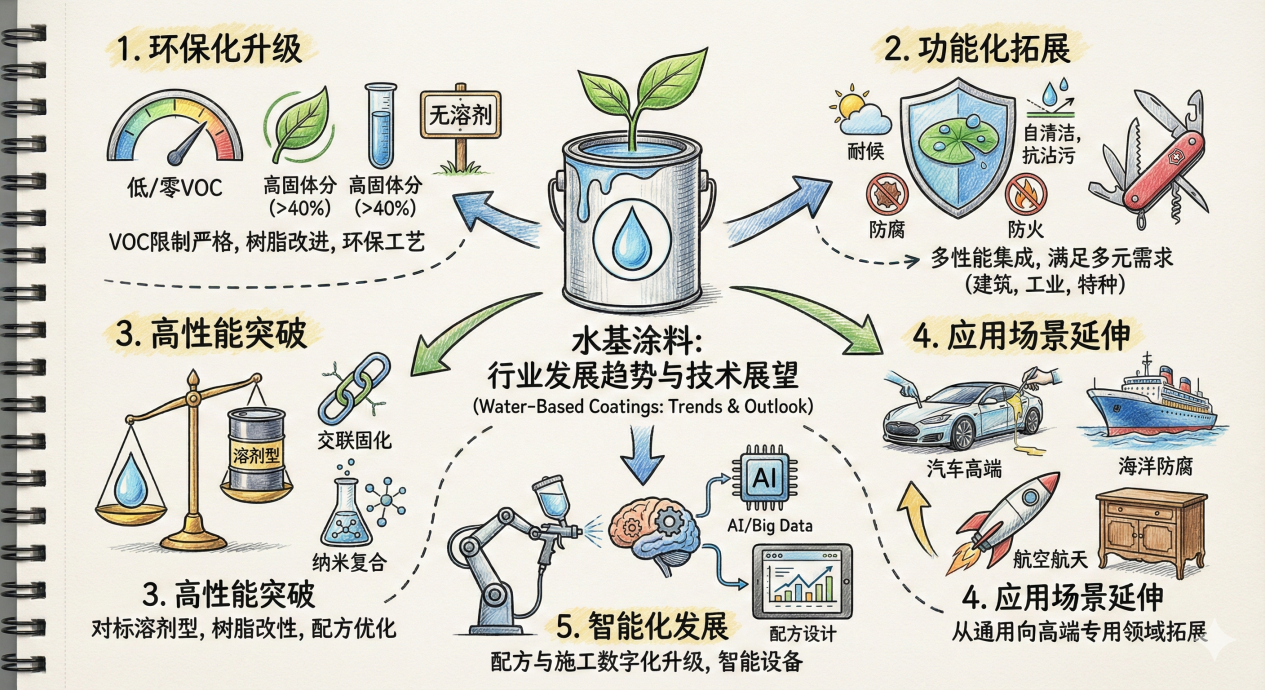

隨著環保政策的持續收緊，全球對涂料VOC排放的限制日益嚴格，低VOC與零VOC水基涂料成為發展核心趨勢。一方面，通過樹脂合成技術改進，減少助溶劑用量，開發高固體分水性樹脂，如固體含量40%以上的水性聚氨酯分散體；另一方面，采用無溶劑合成工藝與環保型助劑，降低體系中揮發性有機物含量。

市場對水基涂料的功能需求日益多元化，單一性能已無法滿足應用要求，多性能集成成為技術研發方向。例如，建筑外墻涂料需同時具備超耐候性、高耐沾污性、抗裂性與自清潔功能；工業防腐涂料需兼顧耐腐蝕性、耐化學品性與耐溫性；木器涂料需實現硬度、韌性、耐磨性與抗黃變性的平衡。此外，特種功能涂料如防火、防霉、防靜電、隔熱等功能型水基涂料的市場需求持續增長，成為行業新的增長點。

目前水基涂料在耐水性、耐溶劑性、施工適應性等方面仍與溶劑型涂料存在差距，高性能化是縮小差距的核心方向。通過樹脂改性技術（如有機硅、有機氟改性）、交聯固化技術（如常溫交聯、低溫交聯）、配方優化（如新型助劑應用）等手段，提升涂膜的綜合性能。例如，通過自交聯技術改進水性丙烯酸樹脂的耐水性；采用納米復合技術增強涂膜的耐磨性；開發低玻璃化溫度樹脂體系，改善低溫施工性能。

水基涂料的應用場景正從建筑、普通工業等通用領域，向汽車高端涂裝、海洋防腐、航空航天等高端專用領域延伸。例如，水性汽車面漆已實現金屬色漆的產業化應用，定向性能優于傳統溶劑型涂料；水性無機富鋅涂料在大型橋梁、船舶等長效防腐領域的應用日益廣泛；水性木器涂料逐步替代溶劑型涂料，占據中高端家具涂裝市場。未來，隨著技術的不斷突破，水基涂料將在更多高端領域實現規模化應用。

數字化與智能化技術正逐步滲透到水基涂料行業，從配方設計到施工應用的全流程實現智能化升級。在配方設計階段，通過大數據與人工智能技術，快速篩選最優組分搭配，縮短研發周期；在生產過程中，采用自動化控制系統，保證產品質量穩定性；在施工環節，開發智能涂裝設備，結合涂料的流變性能與施工參數，實現精準涂裝，提高施工效率與涂膜質量。
